HGTQ系列高弹性联轴器

HGTQ系列高弹性联轴器

HGTQ系列高弹性联轴器是一种扭转型高弹性联轴器,它除了适用于本集团公司生产的中、大马力齿轮箱外,也适用于其它以柴油机、电机为主动力的动力传动装置。其结构主要有减振环组件、弹性板及主、从动端连接件组成,能有效补偿相邻机械的径向、角向及轴向位移,吸收振动,降低共振转速,从而改善轴系扭转特性,延长设备维修周期和使用寿命。 该系列高弹性联轴器的额定扭矩范围为TKN30=5-31.5kNm,共九个尺寸组。目前已匹配HCT1100、HC1200、HC1250及HCQ1400百余台,经近五年的试用,证明该系列高弹性联轴器是一种性价比较高的新产品。 产品结构及技...

详细介绍

HGTQ系列高弹性联轴器是一种扭转型高弹性联轴器,它除了适用于本集团公司生产的中、大马力齿轮箱外,也适用于其它以柴油机、电机为主动力的动力传动装置。其结构主要有减振环组件、弹性板及主、从动端连接件组成,能有效补偿相邻机械的径向、角向及轴向位移,吸收振动,降低共振转速,从而改善轴系扭转特性,延长设备维修周期和使用寿命。

该系列高弹性联轴器的额定扭矩范围为TKN30=5-31.5kNm,共九个尺寸组。目前已匹配HCT1100、HC1200、HC1250及HCQ1400百余台,经近五年的试用,证明该系列高弹性联轴器是一种性价比较高的新产品。


产品结构及技术参数

1. 弹性元件为整体环形,并在径向留有通风孔,便于弹性体散热,弹性板可以有效减少轴向力,保护主机与辅机。一般有两种联接方式(见下图),并可根据用户需求采取特殊的联接方式。该种产品径向刚度较小,位移补偿能力强,很适合应用在采用弹性支撑的工况。

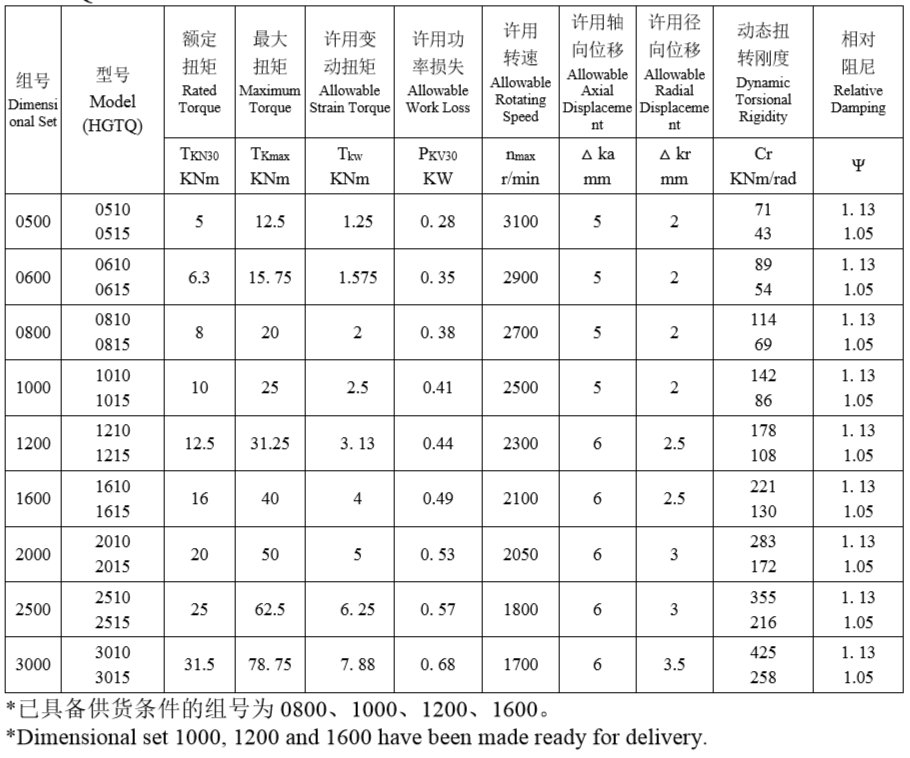

2. HGTQ系列高弹 技术参数表:

3. HGTQ系列高弹质量、转动惯量、尺寸表:

表中尺寸仅供参考,准确尺寸请联系我们。
