HGT(H)(J)(B)系列高弹性联轴器是一种增强扭转型高弹性联轴器,齿部受剪切的可靠性更高,“J”表示弹性联轴器的齿部为加强结构;“B”表示弹性体为双排并联结构,传递能力、动态刚度均为单排的2倍。它除了适用于本集团公司生产的中、小功率齿轮箱外,也适用于其它以柴油机为主动力的动力传动装置、主要部件有内齿圈和带齿的弹性组件。 该系列高弹性联轴器是以耐热橡胶为减震材料,能有效地减小和吸收震动,改善装置的工况、提高使用系数和传递能力,延长设备的维修周期和使用寿命,改善船舶航行状况。该联轴器采用轴向插入式,故能补偿较大的轴向位移和一定的...

详细介绍

HGT(H)(J)(B)系列高弹性联轴器是一种增强扭转型高弹性联轴器,齿部受剪切的可靠性更高,“J”表示弹性联轴器的齿部为加强结构;“B”表示弹性体为双排并联结构,传递能力、动态刚度均为单排的2倍。它除了适用于本集团公司生产的中、小功率齿轮箱外,也适用于其它以柴油机为主动力的动力传动装置、主要部件有内齿圈和带齿的弹性组件。

该系列高弹性联轴器是以耐热橡胶为减震材料,能有效地减小和吸收震动,改善装置的工况、提高使用系数和传递能力,延长设备的维修周期和使用寿命,改善船舶航行状况。该联轴器采用轴向插入式,故能补偿较大的轴向位移和一定的径向位移及角位移,安装方便。该联轴器是中、小功率动力装置升级换代不可缺少的配套产品。

型号中不带"J”字样的许用环境温度为-20〜60°C,型号中带"J”字样的许用环境温度为-30〜80°C。为延长其使用寿命,建议尽量不采用外罩,在必须使用外罩时应给出足够大的通风侧面。

HGT(H)(J)(B)系列高弹性联轴器额定扭矩范围为TKN=4~40kN.m。


1. 该系列高弹弹性体齿的底部为半圆形,齿部受剪切的可靠性好,型号中带"B"字样的为双排弹性体并联,传递能力、动态刚度均为单排的2倍。规格从4KNm〜40KNm。输出端可联接各种形式的法兰。

2. HGTH(J)(B)系列高弹 技术参数表:

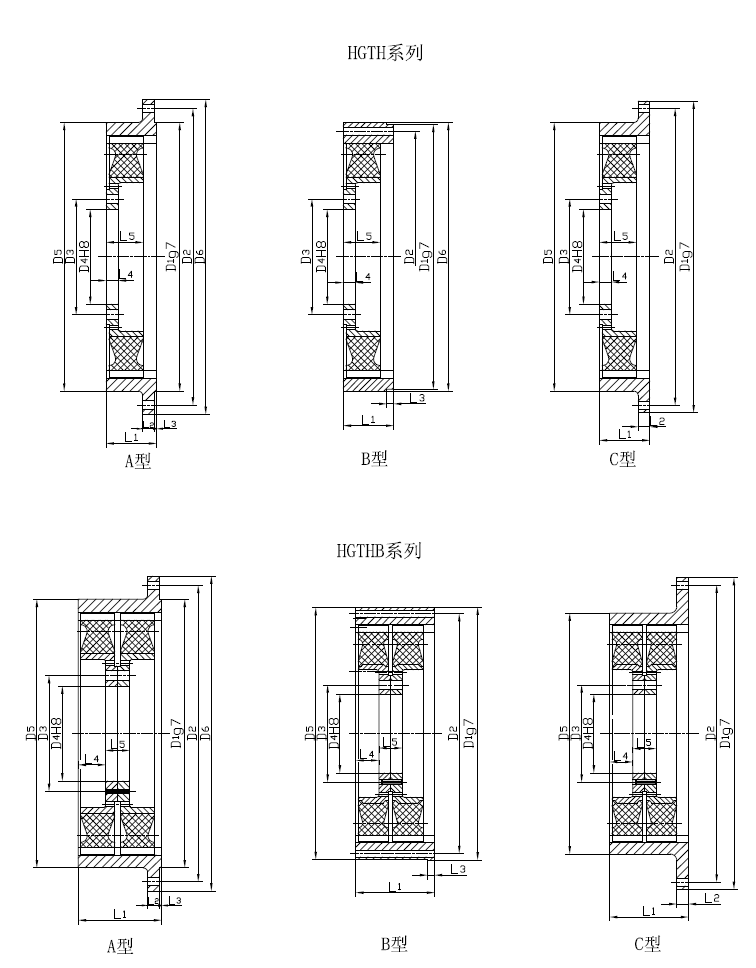

3. HGTH(J)(B)系列高弹质量、转动惯量、尺寸表 :

表中尺寸仅供参考,准确尺寸请联系我们。

4. HGTH(J)(B)系列高弹与齿轮箱标配表:
